超声波在自动化切割方面的应用

发布时间:2024-11-29    浏览量:12

【摘要】超声波切割通过高频振动使刀具在材料表面产生摩擦和冲击力,从而实现切割。这种方法对材料的热影响和机械应力较小,适合高精度切割。

原理介绍采用超声波技术进行切割加工时,通过超声波振动子产生振动(让电能转换成机械能),经过焊头传递热量,通过到花轮(刀具)旋转挤压,就能够获取超声波加工所需要的效果。



关键词:超声波切割,摩擦,超声加工

一、产品简介

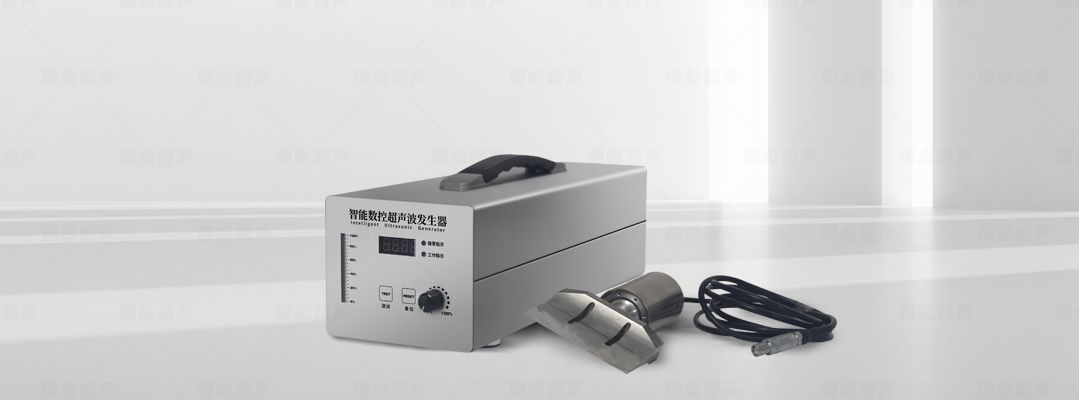

       国彪超声GBS-FX35D系列超声波切割设备是一款可安装在自动化设备上应用的超声波切割设备。由超声波发生器、超声波切割头、超声波换能器组成。该系统能够和相应的自动化设备配套使用,也可以直接连接到有换能器、变幅杆和焊头的组合结构上进行自动化操作。具有能耗低、效率高、不变形、无污染、切割焊接牢固、操作方便等特点。整体设备具备频率高、频率低报警,超声波发生器内部温度过高报警,振动子工具头磨损报警。

       适用材料行业:橡胶材料;蜂窝材料;布料皮革;电子组件;烘焙食品;柔性面料;医疗器械


二、产品优点及参数


序号

指标名称

指标范围

备注

1

超声工作频率

35KHz



2

超声工作功率

0.8KW



3

超声振幅可调

10%-100%

可满足不同的焊接要求

4

数字电路



操作简单,可自动追频跟踪最佳谐振频率,使超声波发生器、换能器、焊接头在最佳的工作状态

5

切割头



可根据切割产品的尺寸大小及焊接要求,定制切割头

6

保护方式



过电流报警、负载过压、过温度、负载错误、频率错误、过功耗、焊接头、换能器等多重异常保护功能

三、项目运行实施

       本项目所实施的方案已在国内知名数控机床厂家相关配套设备企业得到实际现场应用,取得良好的超声切割效果。


四、项目运行实施

       国彪超声GBS-FX35D系列超声波切割设备,可作为自动化设备的组件应用。超声波切割刀应用的场景很多,在制造业中,超声波割刀可以用于切割各种材料,如金属、塑料、陶瓷等。它可以精确地切割出各种形状和尺寸的零件.从而提高生产效率和产品质量。例如,在汽车制造业中超声波切割刀可以用于切割车身零件,汽车塑料件从而提高汽车的安全性和性能。

       在电子和通信领域中,超声波割刀可以用于制造各种电子元器件和光纤通信设备。它可以精确地切割出各种形状和尺寸的零件,从而提高电子产品和通信设备的性能和可靠性。例如,在制造手机和电脑时,光纤切割刀可以用于切割出高精度的电路板,从而提高产品。

       超声波切割刀去切(聚碳酸酯,聚苯乙烯,ABS,聚丙烯,尼龙,等)使这些设备更加贴合,避免较低的刚度(弹性模量)热塑性塑料如聚乙烯和聚丙烯材料变形,影响设备使用。
